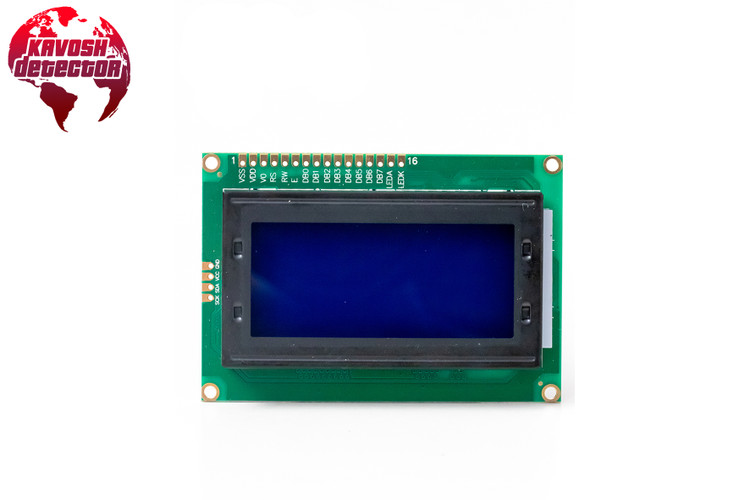

LCD کاراکتری 4*20
نمایشگر LCD کاراکتری 4×20 یکی از پرکاربردترین ماژولهای نمایشگر در پروژههای الکترونیکی است که با استفاده از کنترلر HD44780 یا مشابه آن، امکان نمایش 80 کاراکتر (20 کاراکتر در هر سطر) را فراهم میکند. این نمایشگرها به دلیل طراحی ساده، هزینه پایین و سازگاری با میکروکنترلرهایی مانند آردوینو، رزبریپای و ESP32، در بسیاری از پروژههای آموزشی، صنعتی و خانگی مورد استفاده قرار میگیرند.
📌 مشخصات فنی
-
رزولوشن: 20 ستون × 4 ردیف (20×4)
-
نوع نمایشگر: STN منفی با نور پسزمینه آبی یا سبز
-
کنترلر: HD44780 یا سازگار با آن
-
ولتاژ کاری: 5 ولت DC
-
مصرف جریان:
-
بدون نور پسزمینه: 1–3 میلیآمپر
-
با نور پسزمینه روشن: 120–200 میلیآمپر
-
-
رابط ارتباطی: موازی (4 یا 8 بیت)
-
ابعاد ماژول: تقریباً 80 × 36 میلیمتر
-
دمای کاری: 0 تا +50 درجه سانتیگراد
🛠️ کاربردها
-
پروژههای آردوینو: نمایش اطلاعات سنسورها، وضعیت سیستمها و منوهای کاربری
-
رباتیک: نمایش وضعیت ربات، مسیر حرکت و اطلاعات حسگرها
-
سیستمهای اندازهگیری: نمایش نتایج اندازهگیری در دستگاههای قابل حمل
-
سیستمهای امنیتی: نمایش وضعیت سیستمهای هشدار و دوربینهای مدار بسته
⚙️ ویژگیها و مزایا
-
سادگی در استفاده: رابط ارتباطی ساده و مستندات فراوان برای راهاندازی
-
قیمت مناسب: در مقایسه با سایر نمایشگرهای گرافیکی، اقتصادیتر است
-
مصرف انرژی پایین: مناسب برای استفاده در سیستمهای باتریخور
-
پشتیبانی از کاراکترهای خاص: امکان نمایش کاراکترهای سفارشی با استفاده از CGRAM
