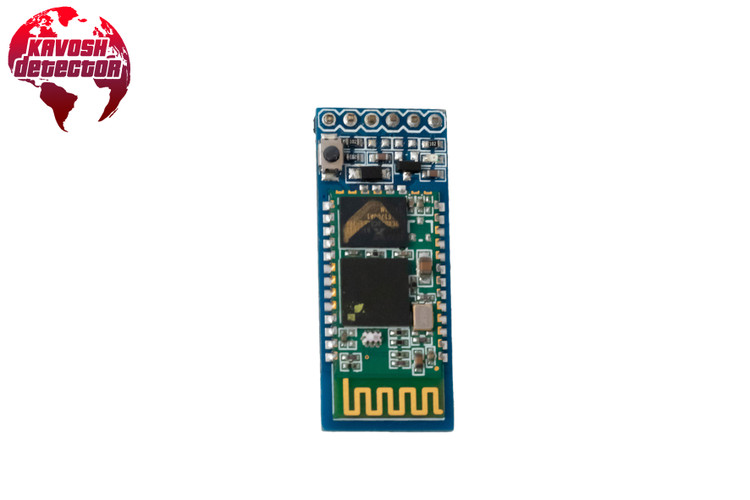

ماژول بلوتوث HC-05
ماژول بلوتوث HC-05 یک ماژول ارتباطی بیسیم مبتنی بر پروتکل Bluetooth 2.0 + EDR است که برای ایجاد ارتباط سریال بیسیم بین میکروکنترلرها و دستگاههای دیگر طراحی شده است. این ماژول با قابلیتهای گستردهای که دارد، در پروژههای مختلف الکترونیکی و رباتیک کاربرد فراوانی دارد.
مشخصات فنی
-
پروتکل بلوتوث: Bluetooth 2.0 + EDR (Enhanced Data Rate)
-
فرکانس کاری: 2.4 گیگاهرتز (باند ISM)
-
مدولاسیون: GFSK (Gaussian Frequency Shift Keying)
-
توان انتقال: کلاس 2 (حداکثر 4 dBm)
-
حساسیت دریافت: -80 dBm
-
برد ارتباطی: حدود 10 متر در فضای باز
-
ولتاژ کاری: 3.3 ولت (از طریق رگولاتور داخلی از 5 ولت)
-
جریان مصرفی در حالت فعال: کمتر از 50 میلیآمپر
-
جریان مصرفی در حالت استندبای: کمتر از 2.5 میلیآمپر
-
رابط ارتباطی: UART (TX، RX)
-
باندریتهای پشتیبانیشده: 9600، 19200، 38400، 57600، 115200، 230400، 460800
-
دمای کاری: -20 تا 75 درجه سانتیگراد electronicwings.com
ویژگیها و قابلیتها
-
حالتهای کاری: ماژول HC-05 میتواند در دو حالت Master و Slave عمل کند. در حالت Master، ماژول میتواند به دستگاههای دیگر متصل شود و در حالت Slave، منتظر اتصال از دستگاههای دیگر میماند. این قابلیت از طریق دستورات AT قابل تغییر است.
-
دستورات AT: برای پیکربندی ماژول HC-05، میتوان از دستورات AT استفاده کرد. به عنوان مثال، با استفاده از دستور
AT+NAME=NewNameمیتوان نام ماژول را تغییر داد و با دستورAT+PSWD=1234رمز عبور پیشفرض را تنظیم کرد. -
رابط UART: ماژول HC-05 از رابط UART برای ارتباط با میکروکنترلرها استفاده میکند که امکان ارسال و دریافت دادهها را به صورت سریال فراهم میآورد.
کاربردها
ماژول HC-05 در پروژههای مختلفی مانند کنترل از راه دور رباتها، ارسال دادههای حسگرها به صورت بیسیم، ارتباط بین دستگاههای مختلف و بسیاری از کاربردهای دیگر استفاده میشود. با توجه به قابلیتهای متعدد و قیمت مناسب، این ماژول یکی از انتخابهای محبوب در بین علاقهمندان به الکترونیک و رباتیک است.
نصب و راهاندازی
برای استفاده از ماژول HC-05، ابتدا باید آن را به میکروکنترلر متصل کرد. سپس با استفاده از دستورات AT میتوان تنظیمات مورد نظر را اعمال کرد. برای ارسال و دریافت دادهها، میتوان از برنامهنویسی در محیطهایی مانند Arduino IDE استفاده کرد.
در نهایت، ماژول HC-05 با ارائه امکانات گسترده و قابلیتهای متنوع، ابزاری مناسب برای ایجاد ارتباطات بیسیم در پروژههای الکترونیکی و رباتیک است.
- ولتاژ: 3.6-6 ولت
- حداکثر جریان: 50ma
- فرکانس: 2.4GHz
- کارکرد: در دو حالت master & slave
- نوع ارتباط با میکروکنترلر UART:
- بادریت های مورد پوشش: 9600,19200, 38400,57600,115200,230400,460800
- نوع ارتباط بلوتوث: SPP serial protocol
